Микросборки серии 2626КВ014 (Многоканальные твердотельные реле с приёмкой «5»)

ЗАО Протон-Импульс завершает ОКР «УНИВЕРСАЛ» по разработке микросборок 2626КВ014 АЕНВ.431160.381 ТУ (многоканальные твердотельные реле с приемкой «5»). Изделия являются функциональными аналогами и могут заменить:

  • электромагнитные реле производства Leach International серий M300, М220, М400, М230, М215, М210, М320 (с объединением выводов);
  • контакторы электромагнитные «нулевой» величины серии КНЕ
  • реле электромагнитные типа 8Э122;
  • дистанционные переключатели типа ДП.

В серию входят:

  • твердотельные реле 4-х канальные предназначены для использования в качестве нормально разомкнутого реле в сильноточных цепях постоянного тока до 10А напряжением до 100В для применения в составе аппаратуры специального назначения.

Преимущества разрабатываемых изделий перед аналогами:

  • герметичность
  • диапазон рабочих температур -60 С… + 125 С
  • малый ток управления (уровни ТТЛ/ТТЛШ, КМОП)
  • не требуют обслуживания
  • практически неограниченное количество срабатываний при соблюдении режима работы
  • высокая виброустойчивость
  • выходной каскад четырехканальных изделий выполнен на МОП-транзисторах, что позволяет при параллельном включении (объединении выводов нагрузки) коммутировать постоянный ток величиной до 40 А

Применение разрабатываемых изделий позволит:

  • существенно уменьшить габариты изделий специального назначения
  • снизить вес изделий
  • расширить температурный диапазон применения изделий
  • снизить затраты на сервисное обслуживание, что в конечном итоге привет к снижению стоимости изделия в течении всего срока его эксплуатации
  • исключить радиопомехи при включении/выключении реле

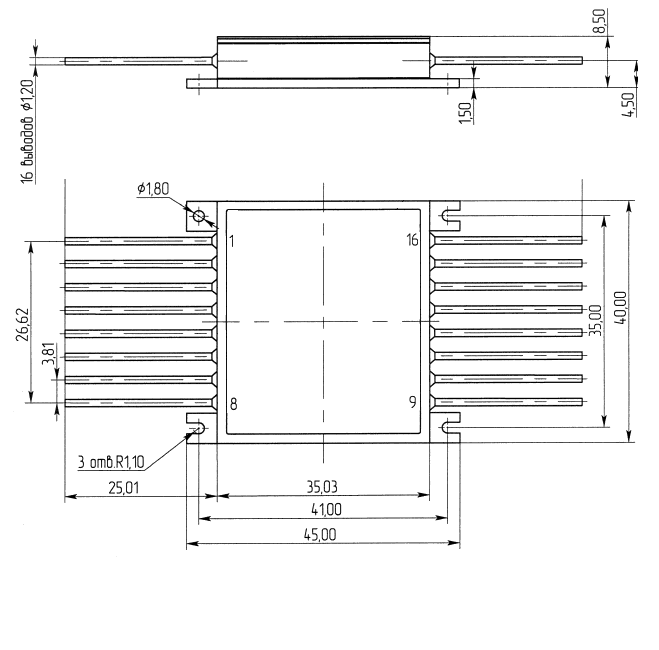

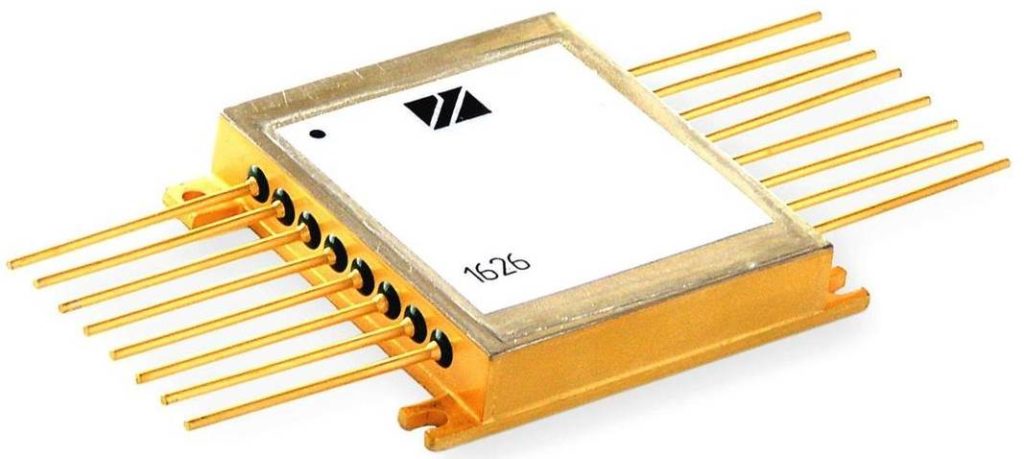

Конструктивно изделия разрабатываются в 16-ти выводном металлокерамическом корпусе типа 4144.16-А.

Типовые схемы включения микросборки

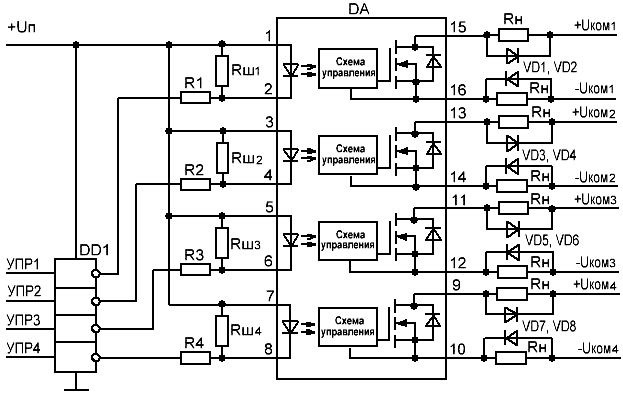

а) раздельное включение

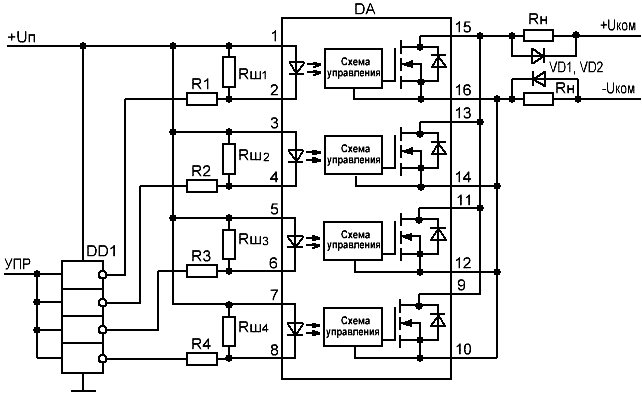

б) параллельное включение – увеличение коммутируемого тока в четыре раза

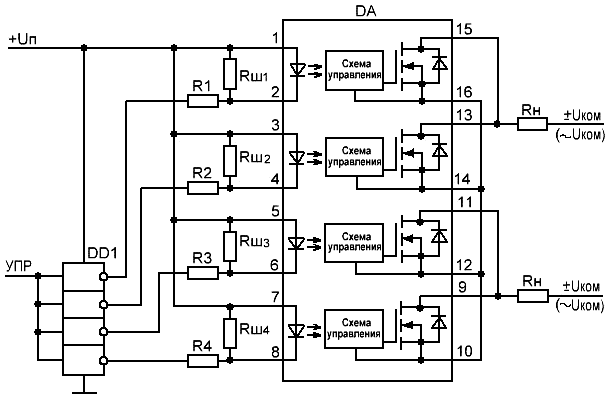

в) параллельно-последовательное включение – коммутация двухполярного и переменного напряжения, увеличение коммутируемого тока в два раза



DА – микросборка;
DD1 – буферный логический элемент с открытым коллекторным выходом, обеспечивающий протекание тока не менее 10 мА;
Rн – сопротивление нагрузки;
R1…R4 – токозадающий резистор, кОм, определяется по формуле:

где UП.МИН – минимальное значение напряжения питания, В;
UВХ – входное напряжение микросборки при подаче входного тока, В;
IВХ.ВКЛ – входной ток включения микросборки величиной от 5 до 25 мА;
Rш1… Rш4 – шунтирующий резистор, кОм, определяется по формуле:

где UВХ.ВЫКЛ.МАКС – максимальное входное напряжение в выключенном состоянии величиной 1,6 В;
IУТ.УПР – ток утечки управляющего элемента, мкА;
VD1… VD8 – шунтирующий диод, устанавливается при индуктивной нагрузке

Окончание ОКР — 1 кв 2018 г. Макетные образцы в продаже со 4 кв 2017 г.

тел.: (4862) 49-85-28, 49-87-16, 49-87-20;
e-mail: energia@proton-impuls.ru

Информационный лист >>>
